JBL STUDIO 6 THEATER

Popis

Neuvěřitelný zvuk, neviditelný profil a inspirativní design jsou přednosti prémiových vestavných reproduktorů JBL z řady STUDIO 6. Tyto reproduktory představují synonymum pro dokonalost, jsou zárukou špičkových zvukových kvalit a představují špičku mezi vestavnými reproduktory své třídy.





Řada vestavných reproduktorů JBL Studio 6 se vyznačuje téměř neviditelným, přetíratelným profilem bez rámečku, který zapadne do jakéhokoli prostředí. Robustní a spolehlivý design doplňuje speciální instalační systém DOG LEG, který je zárukou, ža montáž reproduktoru již nemůže být jednodušší a rychlejší. Tato řada je navržena pro nejnáročnější zákazníky, kteří tyto reproduktory chtějí využít pro vysoce kvalitní ozvučení interiéru nebo jako přední a prostorové kanály domácího kina. Ideální využití tak najdou ve špičkových domácích audiosystémech a všude tam, kde jsou kladeny nejvyšší nároky na zvukovou kvalitu.


JBL STUDIO 6 THEATER - dokonalý vestavný reproduktor pro přední kanály

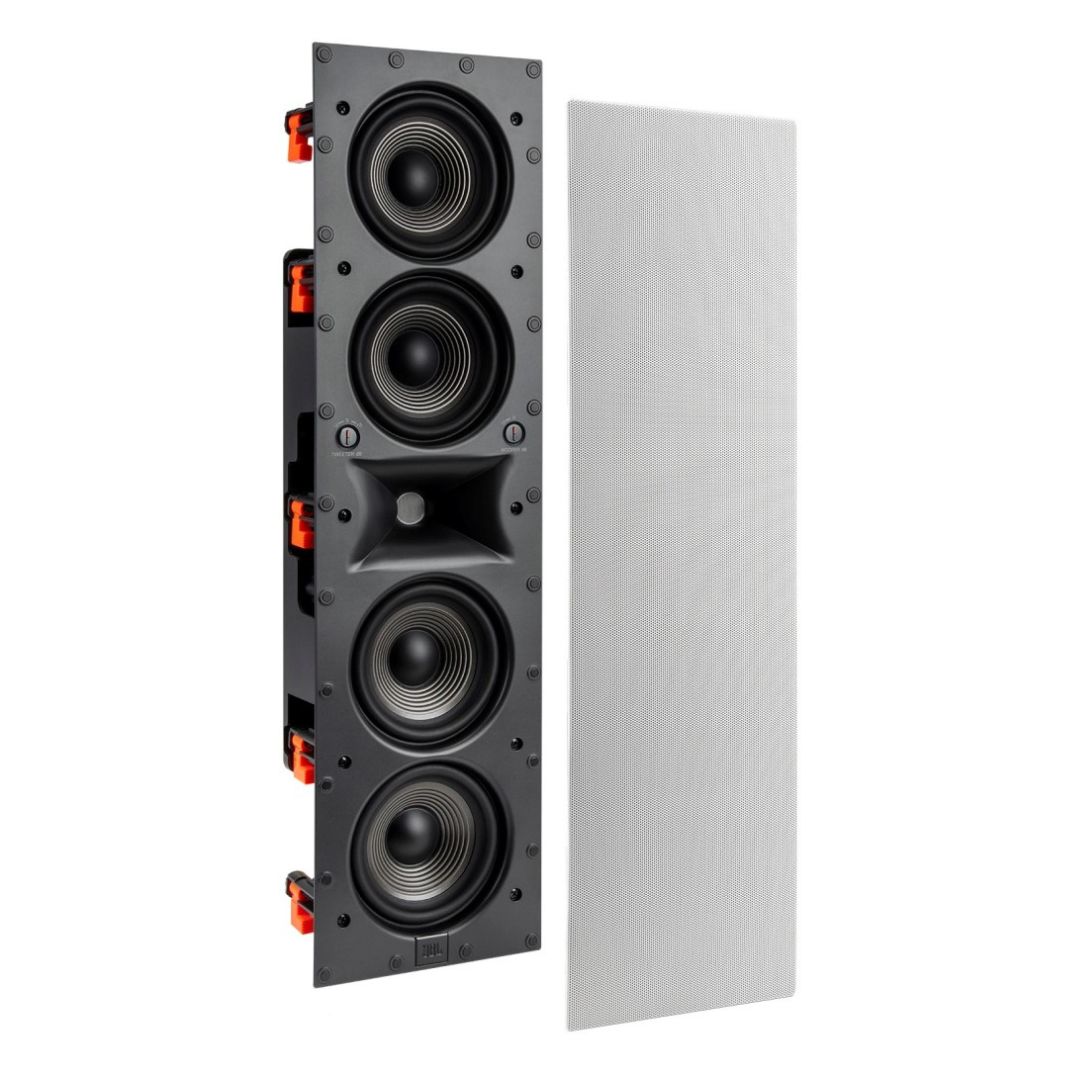

JBL STUDIO 6 THEATER dokáže prezentovat vysoce kvalitní zvuk běžně slýchaný pouze z mnohem větších podlahových reproduktorů. Tento reproduktor je přímo optimalizovaný pro přední kanály v systémech domácího kina, nebo ho můžete uplatnit i pro dvoukanálové instalace a všude tam, kde nelze z estetických nebo prostorových důvodů využít standardní velké podlahové reprosoustavy. Za všech okolností naplní pokoj charakteristickým zvukem JBL, aniž by zabíral cenný prostor na podlaze. Magneticky přichycená přetíratelná mřížka bez viditelného rámečku umožňuje reproduktoru diskrétní splynutí s každým interiérem. Instalace je možná ve vertikální poloze (Levý a Pravý kanál) nebo horizontálně (centrální reproduktor systému domácího kina)  Jednoduchá a rychlá instalace, vysoká estetická úroveň, dokonalé zpracování a moderní design činí z tohoto reproduktoru jasnou volbu pro všechny, kdo nechtějí dělat kompromisy.

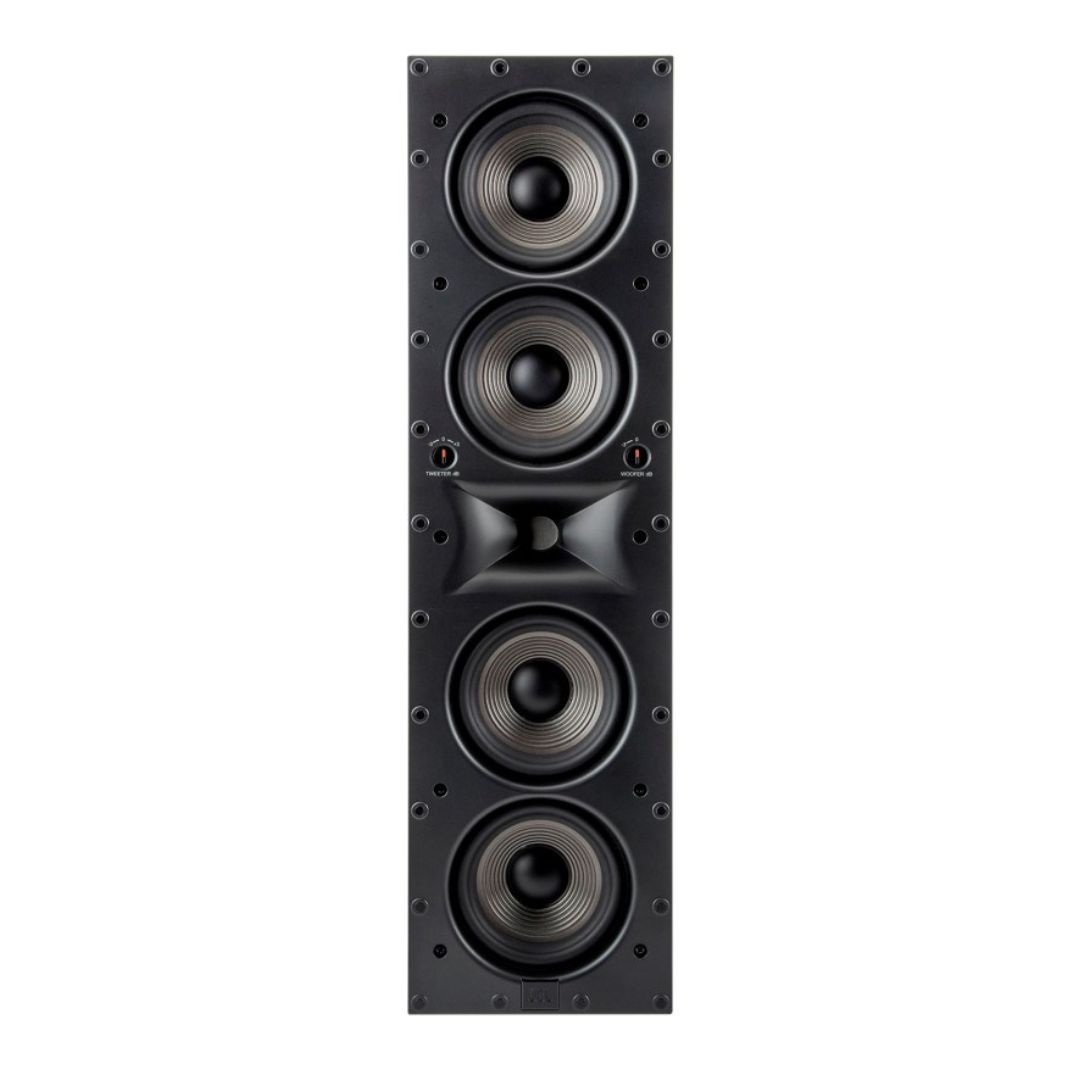

Středové a nižší frekvence jsou přes sofistikovanou výhybku postavenou na prémiových komponentech (tlumivky se vzduchovým jádrem a mylarový kondenzátor) směrovány do čtyř 5,25" reproduktorů s kuželovou membránou z patentovaného materiálu PolyPlas®. Jedná se o speciální směs z celulózových vláken potažených polymerem která optimálně kombinuje vlastnosti papíru a polymeru. Tento materiál je využíván výhradně v reproduktorech JBL a díky svým vlastnostem dokáže prezentovat artikulované střední pásmo a sytý bas s pevnou konturou, který je pro JBL typický.

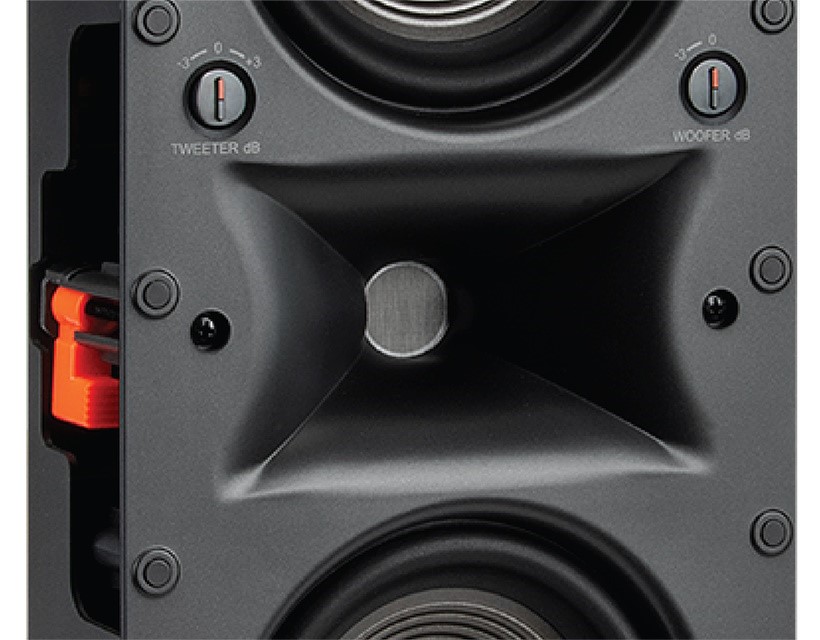

Pro dokonalou čistotu nejvyšších frekvencí je reproduktor osazen 1" kompresním měničem spojeným se specificky tvarovaným zvukovodem s patentovanou geometrií High-Definition Imaging HDI™  který pomáhá snížit zkreslení, rozšířit zvukové pole a lépe směrovat vyzařování. Výsledkem je maximálně přesná reprodukce zvuku i v architektonicky náročnějších prostorech a dokonce i ve větší výšce nebo mimo poslechovou osu.





Navíc lze ještě samostatně nastavit úroveň basového i výškového reproduktoru a jemně doladit vysoké nebo nízké frekvence až do 3 dB, aby vyhovovaly podmínkám v místnosti a osobnímu vkusu. Takto lze přizpůsobit reproduktor preferencím i různým akustickým konfiguracím a zaručit co nejlepší distribuci zvuku v prostoru.





+3 Zvyšuje vysokofrekvenční výstup. Vhodné nastavení pokud má místnost mnoho prvků, které absorbují vysokofrekvenční zvukové spektrum, jako jsou silné koberce, závěsy a nábytek potažený látkou.


0 Normální vysokofrekvenční výstup. Nastavení vhodné pro většinu aplikací.


-3 Sníží vysokofrekvenční výstup. Vhodné nastavení pokud místnost má mnoho prvků, které odrážejí vysokofrekvenční zvukové spektrum, jako jsou velká nezakrytá okna, holé dlaždicové podlahy a velké plochy holých zdí, nebo pokud jsou reproduktory používány bez mřížek.






Hlavní rysy

• 2-pásmový,  2 x 8" (203 mm) vestavný reproduktorv
• Doporučený výkon zesilovače 50-175 W
• Optimalizovaný pro hlavní přední kanály
• Instalace možná jak ve vertikální, tak horizontální poloze (včetně otočení loga JBL)
• Vysoká citlivost 96 dB
• Vynikající zvukové kvality v celém zvukovém spektru
• Možnost nastavení úrovně výškového i basového reproduktoru
• Snadná a bezproblémová instalace  - montážní hloubka jen 95 mm
• Cena za kus

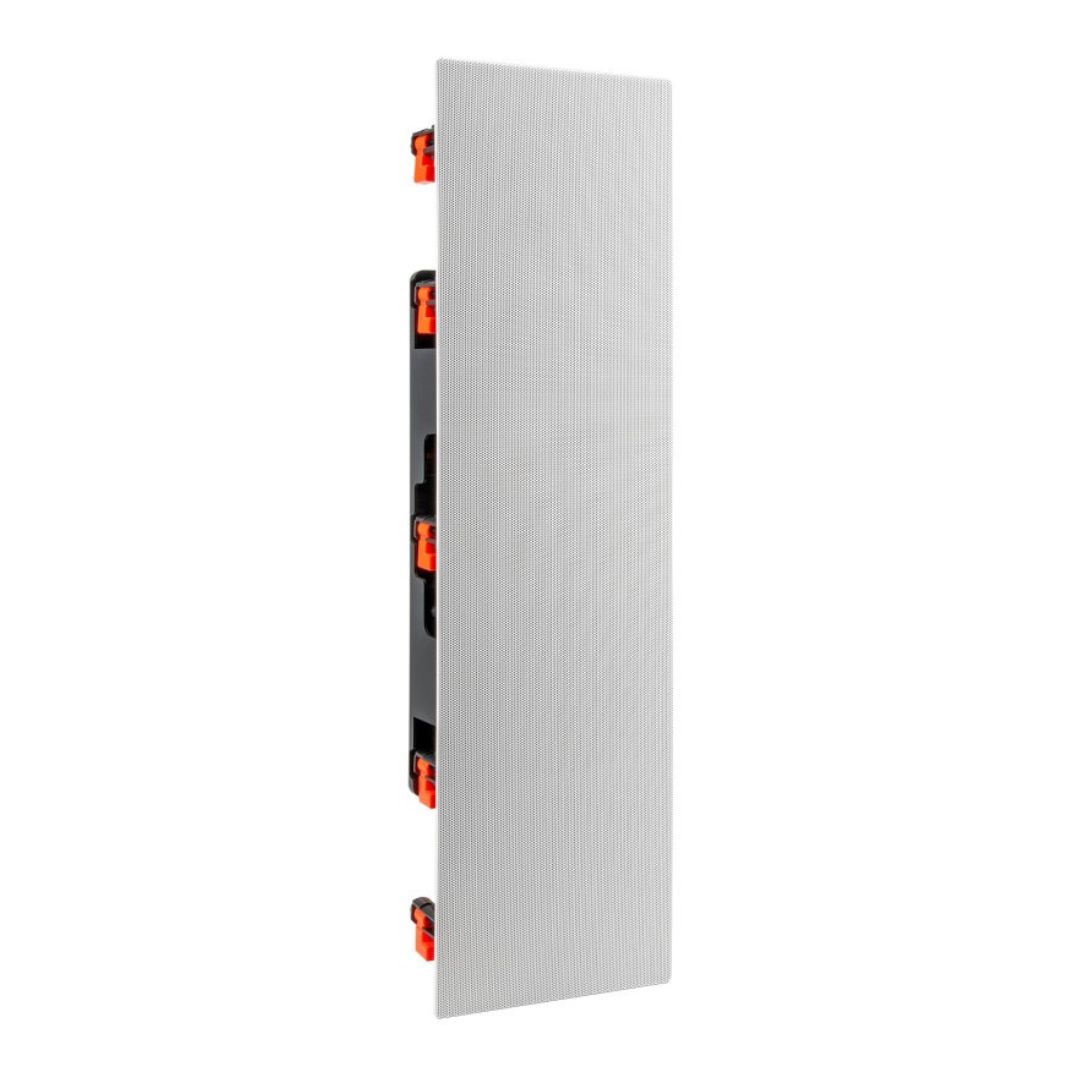

• Bílá přetíratelná magneticky uchycená mřížka








Obsah balení

• Reproduktor
• Krycí mřížka
• Uživatelská příručka
• Šablona pro vyříznutí otvoru

TECHNICKÉ SPECIFIKACE

• Nominální impedance: 6 Ω
• Výkon: 100 W RMS / dynamický 400 W
• Doporučený výkon zesilovače: 50-150 W
• Frekvenční odezva: 65 kHz – 20 kHz
• Dělící frekvence: 2,5 kHz
• Nastavení úrovně vysokých a nízkých frekvencí: až 3 dB
• Citlivost reproduktoru: 96 dB
• Basový reproduktor: 4 x 5,25" (130 mm) Polyplas® kuželová membrána
• Výškový reproduktor: 1" (25 mm) vysokofrekvenční, kompresní, zvukovod HDI™
• Rozměry montážního otvoru: 642 x 157 mm
• Rozměry instalovaného reproduktoru včetně mřížky: 674 x 188 mm
• Montážní hloubka: 95 mm

 POSTUP INSTALACE REPRODUKTORU





1. Vyjměte vestavěný reproduktor z obalu. Součástí dodávky je i papírová šablona pro vyřezání montážního otvoru. Přidržte tuto šablonu na místě, kam chcete instalovat reproduktor, a pomocí tužky nakreslete obrys podél okraje šablony.





2. Vyvrtejte jeden nebo více otvorů podél vnitřního okraje naznačené čáry. Pro čtvercové nebo obdélníkové reproduktory je vhodné vyvrtat čtyři otvory, zatímco pro kulatý reproduktor bude pravděpodobně stačít jediný otvor.





3. Pomocí přímočaré pily řežte podél okraje obrysu tak, aby vám vznikl rovný, kulatý, čtvercový nebo obdélníkový otvor, v závislosti na tvaru instalovaného reproduktoru..





4. Nyní pevně uchopte vestavěný reproduktor a sejměte z něj mřížku (na místě ji drží pouze magnet).

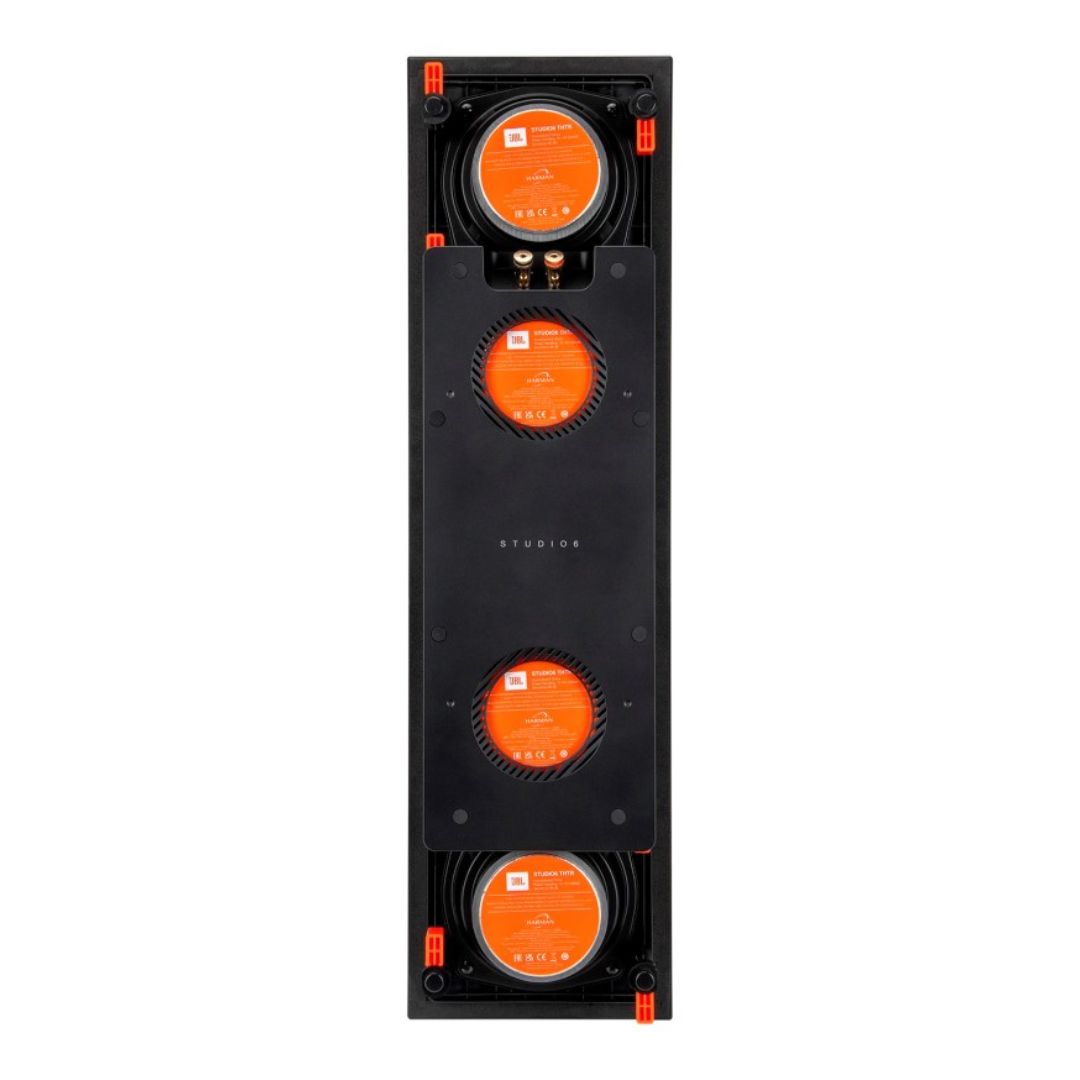

5. Připojte reproduktorový kabel na příslušné reproduktorové terminály. Při zapojování dodržujte správnou polaritu.

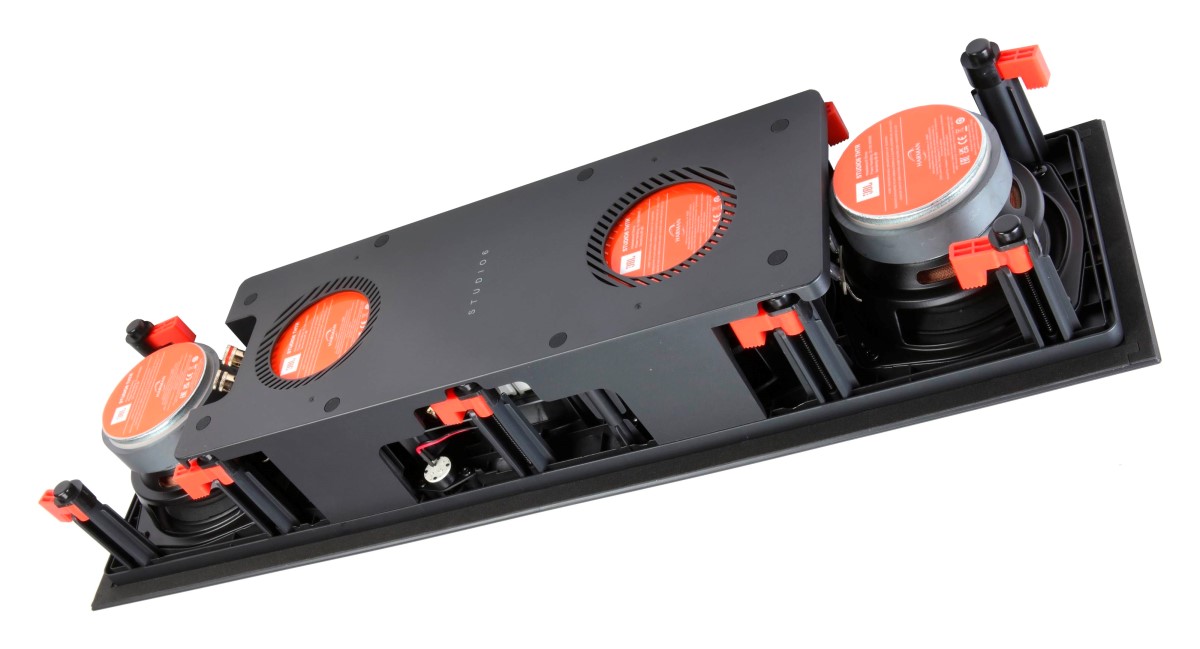

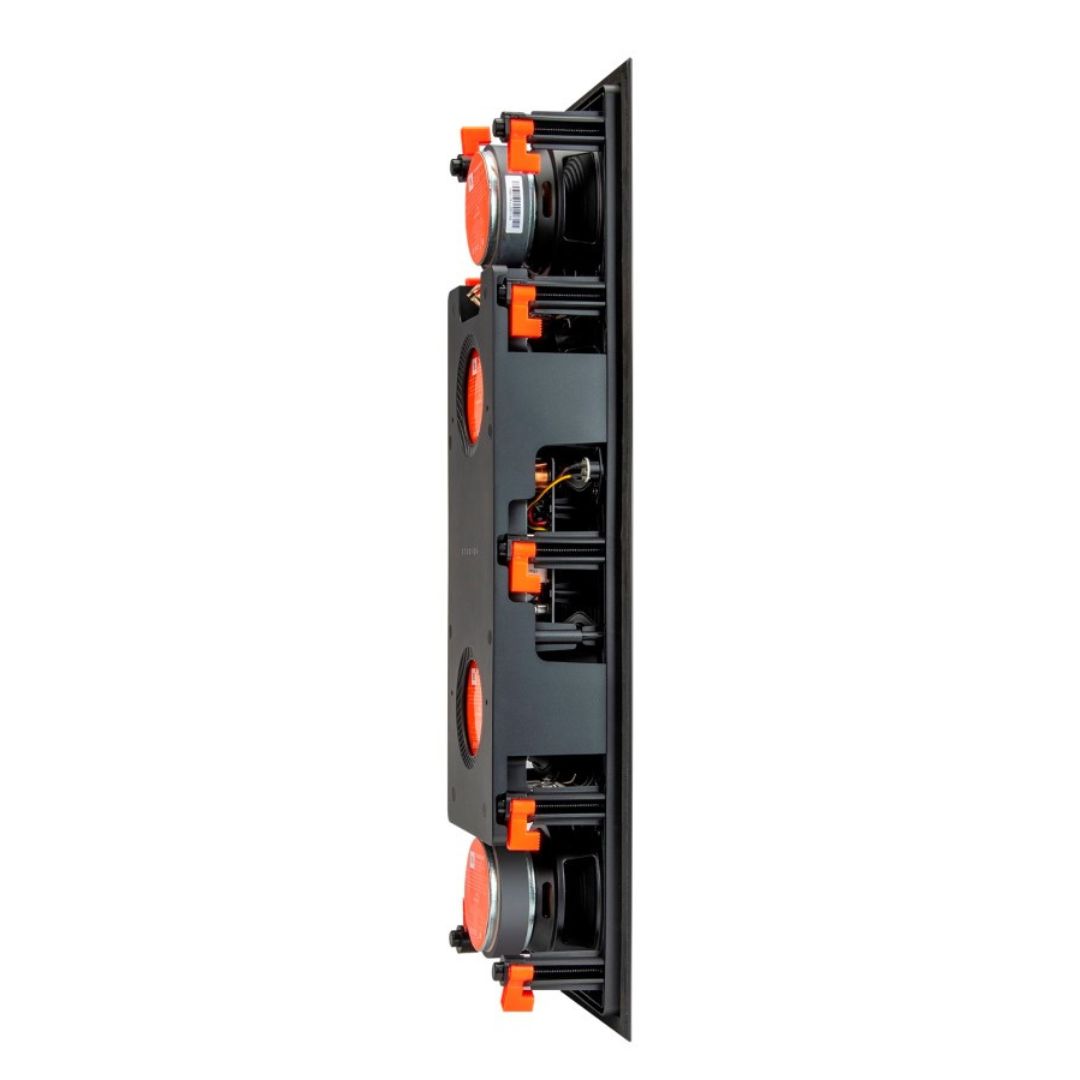

6. Umístěte vestavěný reproduktor do vyřezaného otvoru a utáhněte šrouby. Tím se svorky na zadní straně reproduktoru automaticky otočí zpět a přichytí reproduktor na místě v otvoru.







7. Pokud chcete, můžete mřížku přetřít i barvou - ideální je využít vhodnou barvu ve spreji, nebo běžnou malířskou interiérovou barvu.







8. Chcete-li odstranit reproduktor nebo natřít mřížku, nezapomeňte nejprve mřížku sejmout z reproduktoru - drží ji pouze magnet.
